Brakuje mi jednej rzeczy… pompki do roweru która potrafiła by ładować urządzenia jako powerbank poprzez USB-C w trybie PD
m0bi
Jak znajdziesz daj znać!

Wymagam 60W (20V x 3A) :D
m0bi
A zapomniał bym:

- ma być lekka :D
Piotr Sikora
mi by styklo nawet 45W ;)

A dorwales jakieś ciekawe powerbanki na USB-C z PD?
@m0bi
m0bi
Za takie, które uciągną chociaż teoretycznie 60W czyli naładują laptop Dell przez USB-C chcą milion monet. Czekam na niedrogą płytkę, która po podpięciu do 24V z moich 2 akumulatorów zrobi mi to samo. A będzie bardziej uniwersalna i lżejsza, bo żadnych dodatkowych aku do przewożenia nie będzie potrzebować.

Piotr Sikoraudostępnił to.

m0bi
Imo trochę drogo (>1k za 120W?). Płytkę zaraz odszukam (link) jak przestanie padać ;)
Jakub Klawiter :mastodon:
@m0bi13
A takie cudo? https://www.adafruit.com/product/5501

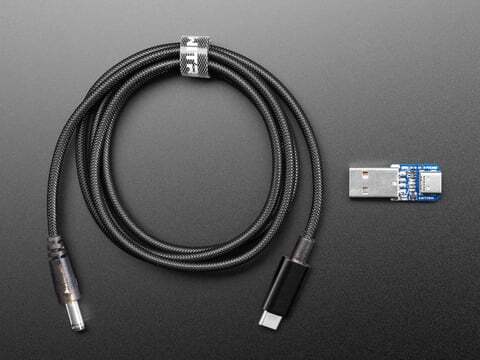

Re-programmable USB Type-C PD to 2.1/5.5mm Barrel Jack Cable

This unusual cable is sort of the 'ultimate' in USB type C Power Delivery (PD) hacking: good for experienced hardware hackers who are comfortable with a cable that can ...
www.adafruit.com
@m0bi
m0bi
Jeśli nie pomyliłem to ta płytka. Dla 60W wymaga 24V (odstęp przynajmniej 3V od nominalnego podłączonego napięcia, pewnie step-down):

https://allegro.pl/oferta/modul-ladowarka-60w-usb-c-qc-pd-oppo-afc-scp-0141-13494926987
Ten wpis został zedytowany (11 miesiące temu)
MiKlo:~/citizen4.eu$💙💛
@m0bi @Piotr Sikora A dla urządzeń, które nie obsługują USB-PD ale wymagają napięcia między 5 a 20v to ta płytka powyżej dobrze się uzupełnia z taką: https://allegro.pl/oferta/wyzwalacz-pd-usb-typu-c-5-20v-5a-zlacze-ark-13811612149 - czyli jakby jej odwrotnością - na wejściu musi być zasilacz albo powerbank z USB-PD a na wyjściu mamy wybierane 5-20V/5A (czyli do 100W).
@Piotr Sikora @m0bi

m0biudostępnił to.

MiKlo:~/citizen4.eu$💙💛
@Piotr Sikora @m0bi We wszystkich moich urządzeniach zasilanych z 12V wstawiłem w kable zasilania wtyk+gniazdo XT60 żeby w terenie zamiast fabrycznego zasilacza używać albo przedłużacz XT60<->wtyczka zapalniczki albo np XT60<->USB-PD trigger na 12V<->powerbank z USB-PD (stacjonarnie zasilacz z USB-PD) .
Ten XT60 się wziął stąd że na początku miało być awaryjne zasialnie z dużych modelaraskich li-pol'i 3s, z takimi złaczami, które w pełni naładowane mają nieco ponad 12V.

POWER DELIVERY TRIGGER 9V/12V/15V/20v + gniazdo XT60

#zasilanie #diy #usbpd
@Piotr Sikora @m0bi

m0biudostępnił to.

m0bi
Status update: zamiastłączyć 2 akumulatry by uzyskać 24V wykorzystałem uniwersalną ładowarkę do laptopów potrafiącą dać od 15V do 24V z jednego aku 12V.

Płytka "dopięta" jako kolejna końcówka.

Przetwornica zapewne powoduje straty energii (nie wiem, jak duże), ale to bardzo wygodne i rozwiązuje mój problem ładowania energooszczędnego laptopa Dell (problem "nierozpoznawania" zasilacza uniwersalnego ze względu na brak 3 pin-a z linią danych).
Piotr Sikora
@m0bi13 czyli ładujesz Della już z tej płytki przez USB-C ?
@m0bi
m0bi
Tak, płytka działa bardzo dobrze, robi dokładnie to co w opisie 👍
Daje 60W przy 20V i 3A.
Piotr Sikora
@m0bi13 elegancko!!! To jeszcze tylko step-up by się przydał żeby z 12V śmigało bez problemu. Poszukam, bo powinien mieć takie DC-DC proste płytki z potencjometrem ;)
@m0bi
m0bi
No za step-up z 12V na 24V robi mi uniwersalna ładowarka do laptopów :) Płytka działa jak kolejna końcówka z USB-C i Power Delivery 60W
Piotr Sikora
@m0bi13 ja mam takie dwa … tylko nie pamietam ile one podbijają bo to do led-ów dużej mocy.
Dwie płytki z układami scalonymi i trochę lektronjki. Jedna mała, druga z dużym radiatoram do chłodzenia. Wszystko na książce… w tle cyna i ogólny błagan.
@m0bi
Piotr Sikora
@m0bi13 patrz jak to ładnie trzyma napięcie jak mu się ustawi.
Ma ogólnie dwa potencjometry. Jeden od napięcia drugi od prądu.
